Teknik Özellikler
BESLEME
Besleme Besleme Voltajı
: 24/48Vdc
- Voltajı Aralığı 18-60Vdc
: 110/220Vdc - Voltajı Aralığı 88-242Vdc
Besleme Gücü : 5w
GİRİŞLER
Giriş Sayısı :
24
Giriş Tipi : Optik İzoleli
Giriş Akımı : 24/48Vdc Max. 5 mA -
110/220Vdc Max. 5 mA ( Kanal
Başına )
Giriş Direnci (min) : 24/48Vdc 60 kΩ -
110/220Vdc 150 kΩ
Giriş Eşik Voltajı : 24/48Vdc 12V ± %20 - 110/220Vdc
65 V ± %20
Transiyent Voltaj : Ortak Mod: 1kV – Seri Mod: 2kV
Tepki Süresi : Default :5 ms
*Programlanabilir 3-250ms (Haberleşmeli Modellerde)
Bırakma Süresi : Default :20 ms
*Programlanabilir 3-250ms (Haberleşmeli Modellerde)
ÇIKIŞLAR
Kontak Çıkışları : 48Vdc-1A / 250Vdc-0.2A
Korna Rölesi : 1-Form-A kuru kontak röle
(SPST) (NO)
Arıza Rölesi : 1-Form-C kuru kontak röle
(SPDT) (NO/NC)
HABERLEŞME
Haberleşme Protokolü : Modbus RTU 19200,8n1
KULLANICI ARAYÜZÜ
Butonlar :
Reset – Horn – Test - Ack
Ön Panel :
2 Katmanlı, Kabartmalı, Cepli Membran
Pencere Ölçüleri :
47 x 7,5 mm
Işıklı Uyarı :
5mm 2 Renkli ( Kırmızı / Yeşil) LED
Sesli Uyarı :
Dahili 23mm Buzzer 75 dbA
Korna – Zil
Konfig : Ön Panel Butonları
ile
KASA
Kasa Tip :
Panel tipi;
Ölçü(XxYxZ) :
144x144x57 mm
Pano Bağlantısı :
Geçmeli Vidalı Tip
Koruma Sınıfı :
IP51 (ön panel tarafında)
Ağırlık :
750 gr
BAĞLANTI
Bağllantı tipi :
Vidalı, Geçmeli Tip Klemens
Kablo Kesiti :
12 AWG (2.5 mm)
ÇEVRE ÖZELLİKLERİ
Çalışma sıcaklığı :
-20 C – +55 C
Depolama Sıcaklığı :
-25 C – +80 C
Nem :
0-95% RH
AMBALAJ
Ambalaj Tipi :
Karton Kutu
Ambalaj Ölçüleri :183x153x107
mm
Ağırlık :
870 gr
Tasarım özellikleri
MODÜLER YAPI

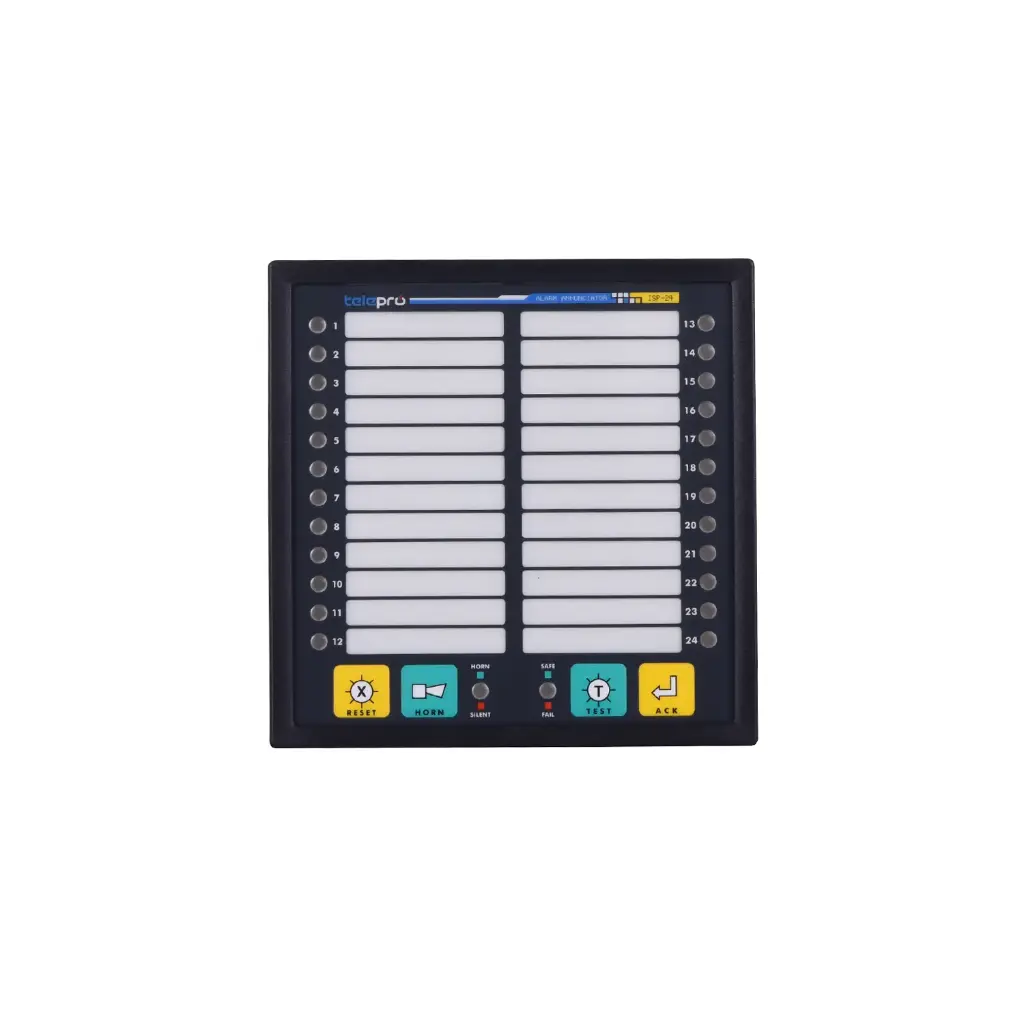

TELEPRO-ISP-24 Basic Alarm Anonsiyatörü, kompakt, esnek programlama ve etiketleme seçenekleri sunan ileri teknoloji ürünüdür.Paralel bağlı çalışabilme özelliği ile geniş alan koruma sistemlerinde rahatlıkla kullanılabilir.
HABERLEŞME (Standart)
Galvanik izolasyon korumalı cihaza entegre RS485 seri Haberleşme portu ile Modbus RTU protokolünü destekler ve SCADA sistemlerine kolayca adapte edilebilir.
LED AYDINLATMA
Yüksek kaliteli görüntü sağlayan enerji tasarruflu LED aydınlatmasına sahiptir. Her indikatör için izole edilmiş LED konumlandırmasına sahip ISP-24, karışıklıkları tamamen ortandan kaldırır ve ultra-parlak görüntüsü ile kolay kullanım sağlar.
TAM YAZILIM KONFİGÜRASYONU
ISPsim™(*) yazılımı ile; röle seçimi (Korna – Zil), bütün kanallar için tepkime ve bırakma süreleri ile ModbusID ayarları gerçekleştirilebilir.
Ayrıca ön panelde konumlandırılmış push butonları ile cihaz panosunu açmadan güvenli bir şekilde tüm kanalların korna–zil seçimleri yazılımdan bağımsız olarak gerçekleştirilebilir. Bu özgün tasarımın getirdiği avantajlarla Dip Switch ihtiyacı da ortadan kaldırılmıştır.
(*)Not: ISPsimTM yazılımı buradan indirebilirsiniz
GİRİŞLER
Tüm Girişler opto kuplör izolelidir. AB Elektromagnetik Yeterlilik (EMC) ve Alçak Gerilim Yönetmelik (LVD) şartlarına tam uyumludur. Hatalı alarm olasılığı tamamen ortadan kaldırılmıştır. Maksimum giriş akımı 5mA, giriş gerilimleri isteğe göre 24/48 ve 110/220VDC olarak sipariş edilebilir.
RÖLELİ ÇIKIŞLAR
TELEPRO-ISP-24 standart olarak iki adet Normalde Açık 1-FormA tipi kuru kontak röle çıkışı içermektedir. Çıkışlar KORNA veya ZİL seçeneklerine atanmıştır. Bütün kanallar yazılım veya ön panel butonlarından bu çıkış seçeneklerine ayarlanabilir.
Ayrıca iç sistem arızalarında devreye giren ortak uçlu Form C tipi NC/NO çıkışlara sahip FAULT rölesi de mevcuttur.
AYARLANABİLİR TEPKİ VE BIRAKMA SÜRELERİ
Manevralar sırasında oluşabilecek manyetik alanlara karşı,esnek ve güvenilir çalışma sunan yazılım kontrolü ile ayarlanabilir tepki-bırakma süreleri mevcuttur. ISPsimTM yazılımı ile;Tepki ve bırakma süreleri ayrı olarak 3ms – 250ms arasında ayarlanabilir. Firma çıkış değerleri; tepkime süresi için 5ms, bırakma süresi için 20ms olarak kullanılmaktadır.
YÜKSEK KALİTELİ GÜÇ ÜNİTESİ
TELEPRO-ISP-24, dağıtım sistem otomasyonunda kullanılan farklı seçeneklere uyum amaçlı 2 farklı doğru gerilim beslemesine sahiptir. 24/48 ve 110/220VDC kademelerinde güvenli olarak çalıştırılabilir. Güç kaynaklarımız, kısa devre, aşırı akım/gerilim ve sıcaklık korumalı tasarımlarıyla uzun ömür garantisi sağlar.
EKRAN VE ETİKETLEME
Membran özellikli, yüksek kaliteli görünüm sunan ön panel tasarımınasahiptir. Kolay değiştirilebilen printer baskılı etiketleme sistemimiz 47x 7,5 mm(24 Adet) ölçülerinde ekran genişliği ile kullanıcı dostu tasarıma sahiptir.
Her kanala ait pencereler TELEPRO® tarafından sağlanan bilgisayar ortamındaki etiket şablonuyla isimlendirilir. İstenildiği anda etiket bilgileri kolaylıkla değiştirilebilir.
KASA VE MONTAJ
Standart kasalarımızın koruma sınıfı IP51 dir.Standart ölçülerde (144x144x57 mm) ve 750g ağırlığındaki cihazlarımız kolay kullanımlı vidalı montaj sistemi ile hızlı ve güvenli bir şekilde monte/demonte edilebilmektedir.
KOLAY KULLANIM
TELEPRO-ISP-24’da sahadaki rölelerden gelen 24 adet potansiyel kontaklar cihaz giriş uçlarına bağlanarak etkin hale getirilir.
Her kanal operatör tercihine göre KORNA veya ZİL rölesine atanabilir. Bu ayarlar aynı zamanda LED aydınlatmada da fark oluşturur.
Bağlantı ve diğer detaylar cihazlarımızla sunulan kurulum kılavuzunda ayrıntılı olarak verilmiştir.
