Teknik Özellikler
BESLEME
Besleme Voltajı : 24/48Vdc
- Voltajı Aralığı 18-60Vdc
: 110/220Vdc - Voltajı Aralığı 88-242Vdc
Besleme Gücü : 10w
GİRİŞLER
Giriş Sayısı :
32
Giriş Tipi : Optik İzoleli, Varistör
Korumalı, Ortak dönüş uçlu transiyent filtre
Giriş Voltajı :
24/48Vdc - Voltajı Aralığı 18-60Vdc
:
110/220Vdc - Voltajı Aralığı 88-242Vdc
Giriş Akımı : 24/48Vdc Max. 5 mA -
110/220Vdc Max. 5 mA ( Kanal
Başına )
Giriş Direnci (min) : 24/48Vdc 15 kΩ -
110/220Vdc 25 kΩ
Giriş Eşik Voltajı : 24/48Vdc 12V ± %20 - 110/220Vdc
65 V ± %20
Transiyent Voltaj : Ortak Mod: 1kV – Seri Mod: 2kV
Tepki Süresi : Default :5 ms - Programlanabilir 3-250ms
Bırakma Süresi : Default :20 ms - Programlanabilir 3-250ms
Harici Buton Bağlantısı :
Var. Reset – Horn – Test – Ack
ÇIKIŞLAR
Kontak Çıkışları : 48Vdc-1A / 250Vdc-0.2A
Korna Rölesi : 1-Form-A kuru kontak röle
(SPST) (NO)
Arıza Rölesi : 1-Form-C kuru kontak röle
(SPDT) (NO/NC)
HABERLEŞME
Haberleşme Protokolü : Modbus RTU 19200,8n1
KULLANICI ARAYÜZÜ
Butonlar :
Reset – Horn – Test – Ack
Ön Panel :
2 Katmanlı, Kabartmalı, Cepli Membran
Pencere Ölçüleri :
51,5 x 11 mm
Işıklı Uyarı : RGB LED (Kırmızı-Yeşil-Sarı-Mavi-Mor-Turkuaz-Beyaz )
Sesli Uyarı : Dahili 23mm Buzzer 75 dbA
Korna – Zil Konfig. : Ön
Panel Butonları ile
KASA
Kasa Tipi :
Panel tipi
Ölçü(XxYxZ) :
288x144x82,5 mm
Pano Bağlantısı :
Geçmeli Vidalı Tip
Koruma Sınıfı :
IP51 (ön panel tarafında)
Ağırlık :
1200 gr

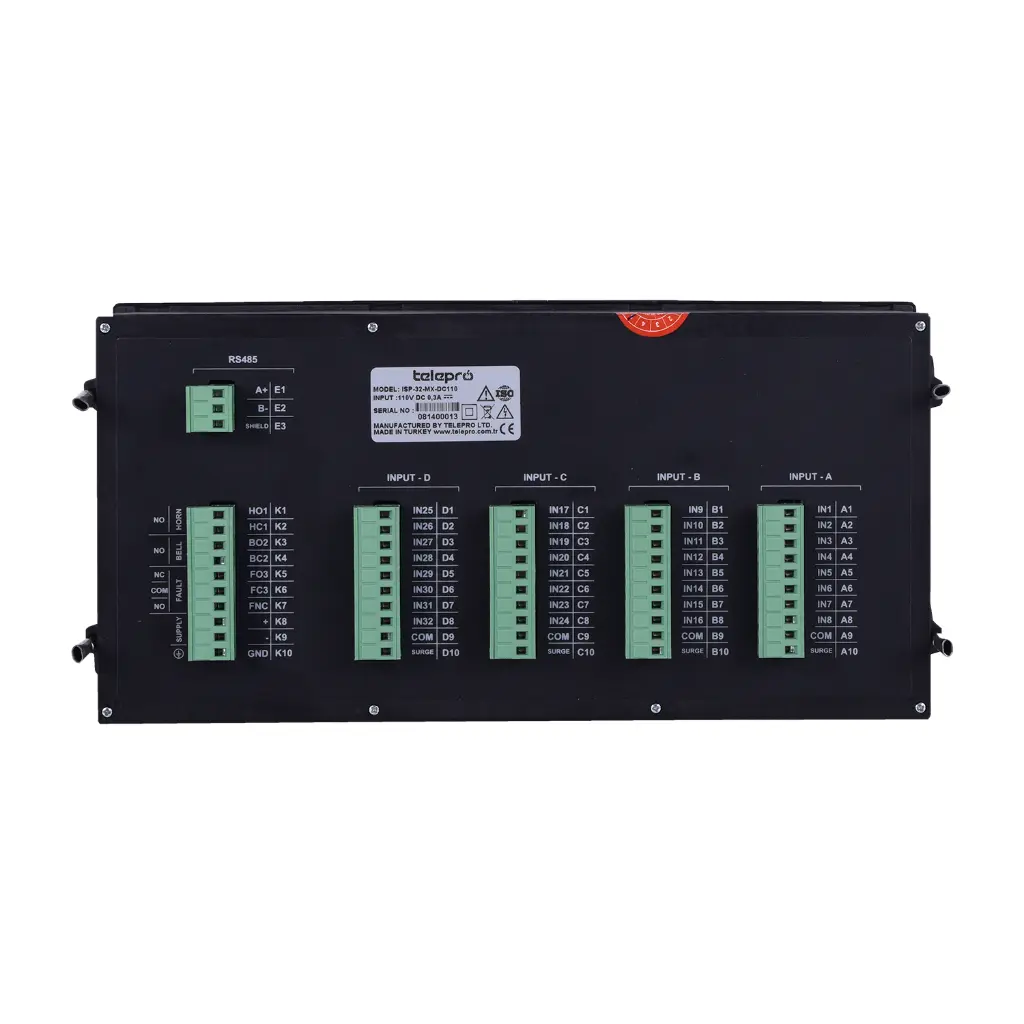

BAĞLANTI
Bağlantı Tipi :
Vidalı, Geçmeli Tip Klemens
Kablo Kesiti :
12 AWG (2.5 mm)
ÇEVRE ÖZELLİKLERİ
Çalışma sıcaklığı :
-20 C – +55 C
Depolama Sıcaklığı :
-25 C – +80 C
Nem :
0-95% RH
AMBALAJ
Ambalaj Tipi :
Karton Kutu
Ambalaj Ölçüleri : 303x150x105
mm (ExBxD)
Ağırlık :
1310 gr
Tasarım özellikleri
Basit Kullanım & Gelişmiş Özellikler
32 Dijital Girişli Programlanabilir Alarm Anonsiyatör, sahadaki gelen 32 adet potansiyel kontaklar cihaz giriş uçlarına bağlanarak etkin hale getirilir.
Her dijital giriş operatör tercihine göre kırmızı led ile KORNA (HORN) veya yeşil led ile ZİL (BELL) yardımcı rölesine atanabilir. ZİL yardımcı röle atamasında ilgili kanal YEŞİL, KORNA atamasında KIRMIZI ile aydınlatılır. (Opsiyonel Kırmızı/Amber renk seçeneği mevcuttur)
RS-485 Haberleşme Portu (opsiyonel)
Galvanik izolasyon korumalı, cihaza entegre RS485 seri haberleşme portu ile Modbus RTU protokolünü destekler. Bu sayede SCADA sistemlerine kolayca entegre edilebilir. Her dijital giriş için anlık durum bilgileri uzaktan okunabilir ve yazılabilir.
Horn, Test, Ack ve Reset tuşları SCADA veya diğer sistemler ile uzaktan kontrol edilebilir..
Hızlı Devreye Alma
Ön panelde konumlandırılmış push butonlar ile her bir giriş için yardımcı röle ( Kırmızı led Korna – Yeşil Led Zil ) seçimleri yazılımdan bağımsız, Dip Switch ihtiyacı olmadan yapılabilir. Bu özel tasarım sayesinde panoya dokunmadan enerjili halde güvenli bir şekilde ayarlar yapılabilir. Detaylı anlatım için Telepro Anonsiyatörlerde Hızlı Konfigürasyon Nasıl Yapılır Başlıklı yazımızı okuyabilirsiniz.
Gelismiş Konfigürasyon Yazılımı (Opsiyonel)
(*) Not: ISPsimTM yazılımı buradan indirebilirsiniz
ISPsim™(*) yazılımı ile; röle seçimi (Korna – Zil), tepkime ve bırakma süreleri ile ModbusID ayarları gerçekleştirilebilir.
Standart olarak ISA18.1 Sequence Code M (Manuel RESET) kodu sunulmaktadır.
ISA18.1 Sıra Kodu M (Manuel RESET)
Dijital Girişler
Tüm Girişler opto kuplör izoleli, varistör korumalı, ortak dönüş uçlu ve filtrelidir. AB Elektromagnetik Yeterlilik (EMC) ve Alçak Gerilim Yönetmelik (LVD) şartlarına tam uyumludur. Hatalı alarm olasılığı tamamen ortadan kaldırılmıştır.
Giriş gerilimleri opsiyonel olarak 24/48Vdc, 110/220Vdc ve 220Vac olarak sipariş edilebilir.
Yardımcı Röle Çıkışları
Alarm Anonsiyatörlerin en önemli parçalarından biri yardımcı röle çıkışlarıdır. Herhangi bir arıza veya hatayı önlemek için her zaman yüksek kaliteli SCHRACK marka röleler kullanılmaktadır.
TELEPRO 8 Dijital Girişli Programlanabilir Alarm Anonsiyatör’de standart olarak iki adet Normalde Açık 1-FormA tipi kuru kontak röle çıkışına sahiptir.
Ayrıca iç sistem arızalarında devreye giren ortak uçlu Form C Tipi NC/NO çıkışlara sahip orpsiyonel FAULT ve WATCHDOG rölesi mevcuttur.
Ayarlanabilir Tepki ve Bırakma Süreleri (Opsiyonel)
Manevralar sırasında oluşabilecek manyetik alanlara karşı, esnek ve güvenilir çalışma sunan, yazılım kontrolü ile ayarlanabilir tepki-bırakma süreleri 3ms – 250ms arasında ayarlanabilir.
Fabrika çıkışı tepki süresi 5ms, bırakma süresi 20ms dir.
Tepki ve Bırakma Süreleri Neden Önemlidir?
Yüksek Kaliteli Güç Ünitesi
Bir Alarm Anonsiyatörün en önemli parçalarından biride Güç Ünitesi’dir (Power Supply)
32 Dijital Girişli Programlanabilir Alarm Anonsiyatör’de, endüstriyel kontrol ve elektrik enerjisi için özel olarak tasarlanmış,Mean Well marka güç modülleri kullanılmaktadır. Bu sayede ürünlerimizde 3000VAC giriş ve çıkış izolasyonunun yanı sıra kısa devre, aşırı akım/gerilim ve sıcaklık koruması mevcuttur.
Bu da 32 Dijital girişli Alarm Anonsiyatörün uzun ömürlü ve güvenli kullanımını garanti eder.

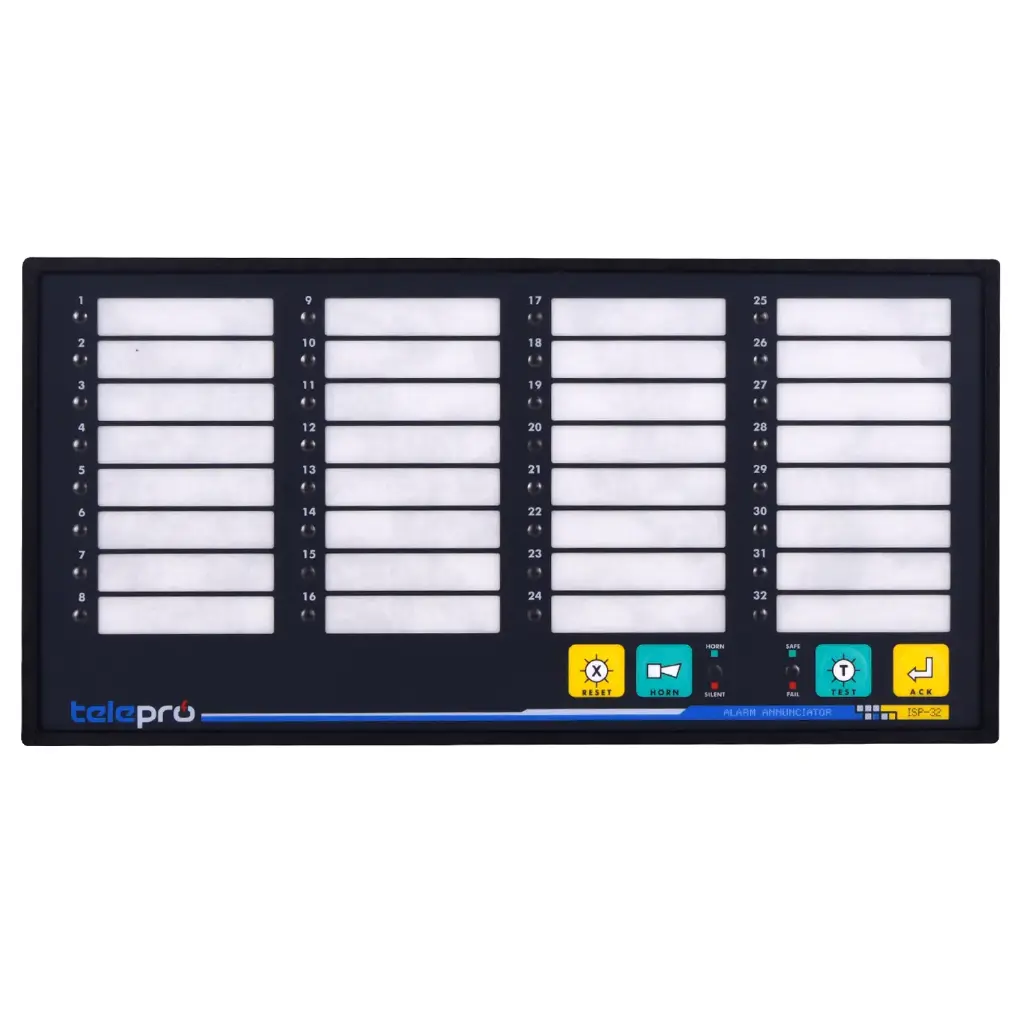

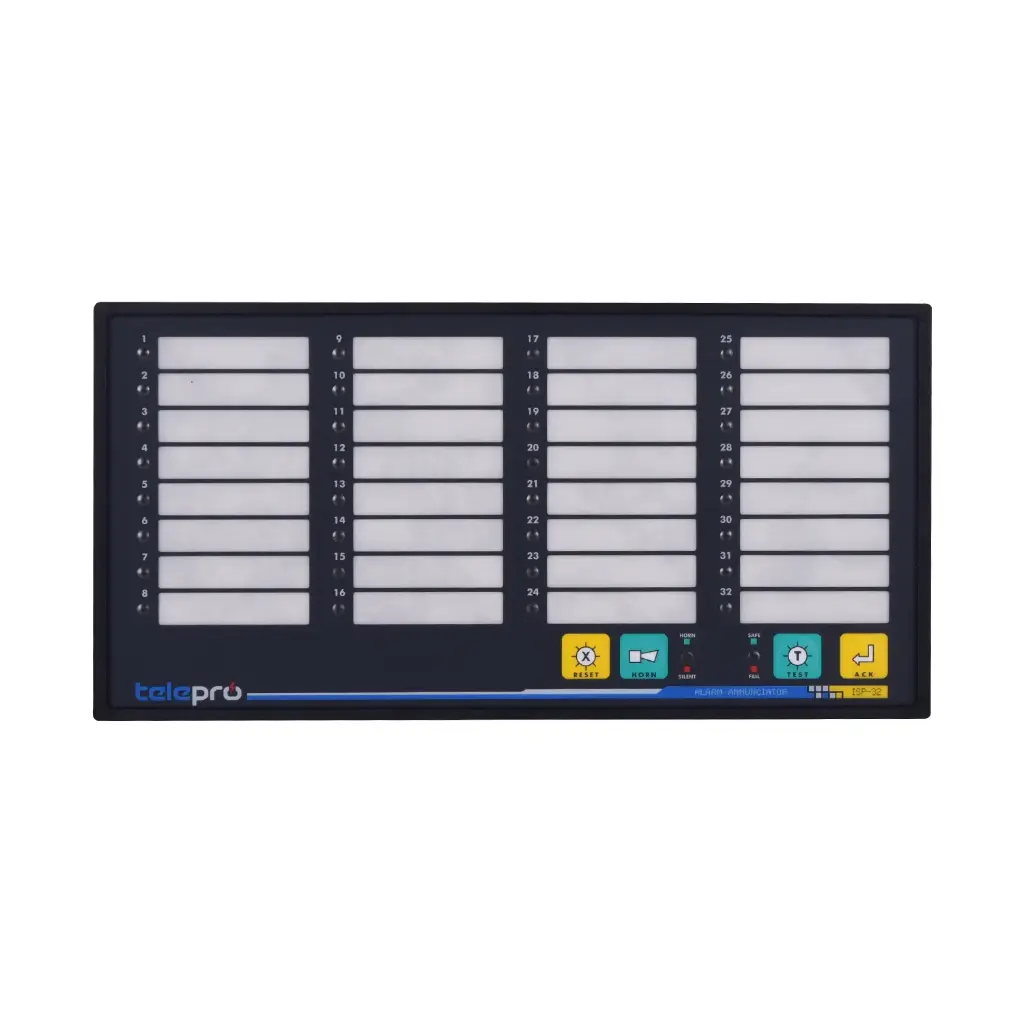

Gösterge Paneli ve Etiketleme
Yüksek kaliteli, membran özellikli ön panelde tüm ledler maskelenmiş, yüksek ışıklı ortamlarda dahi görülebilecek şekilde tasarlanmıştır.
Kolay değiştirilebilen printer baskılı etiketleme sistemimiz her kanal için ayrılan 51,5×11 mm genişliği ile kullanıcı dostu tasarıma sahiptir.
Her girişe ait pencereler TELEPRO® tarafından sağlanan bilgisayar ortamındaki etiket şablonuyla isimlendirilir. İstenildiği anda etiket bilgileri kolaylıkla değiştirilebilir. Etiketleme şablonuı dokümanlarda mevcuttur.

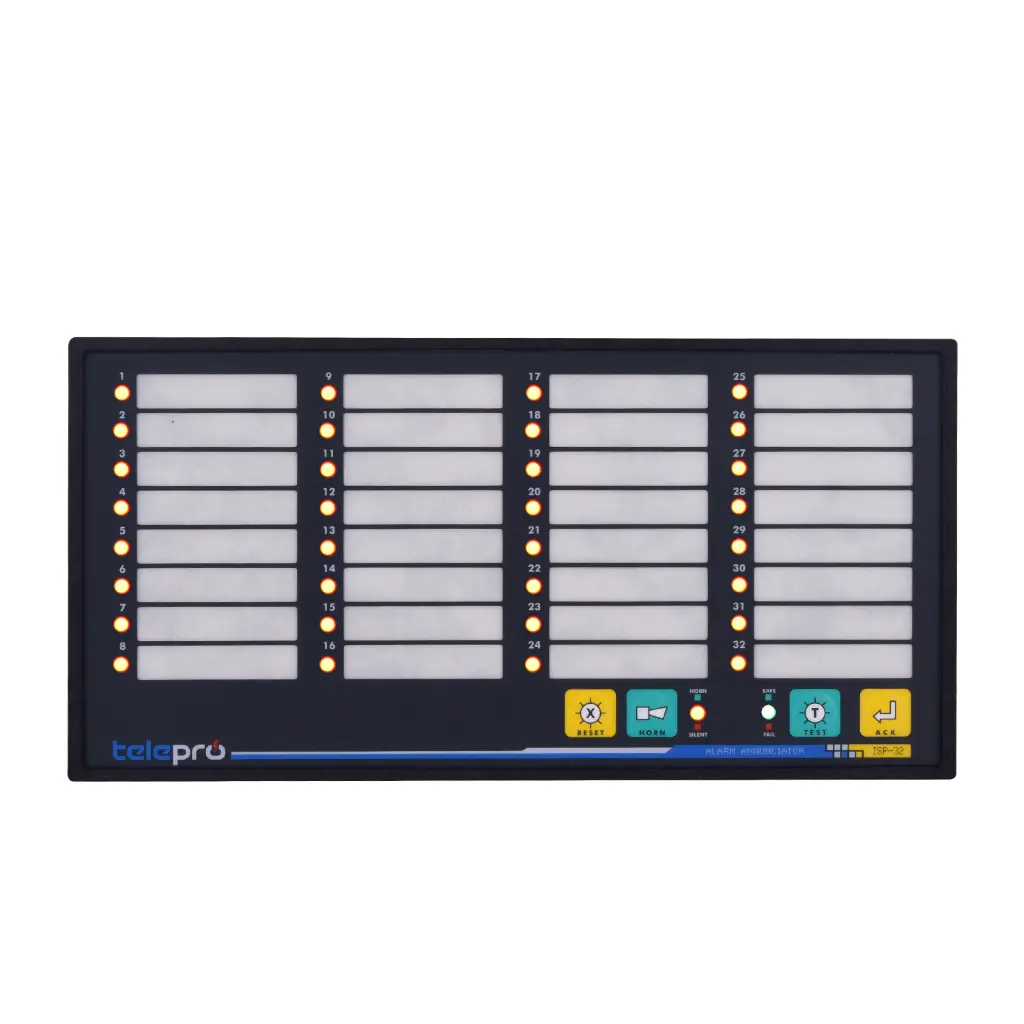

Gösterge Ledleri
Her giriş için izole edilmiş, ultra parlak 5mm enerji tasarruflu LED ler kullanılmıştır. Bu da yüksek ışık altında dahi operatörler için mükemmel görüş sağlar.

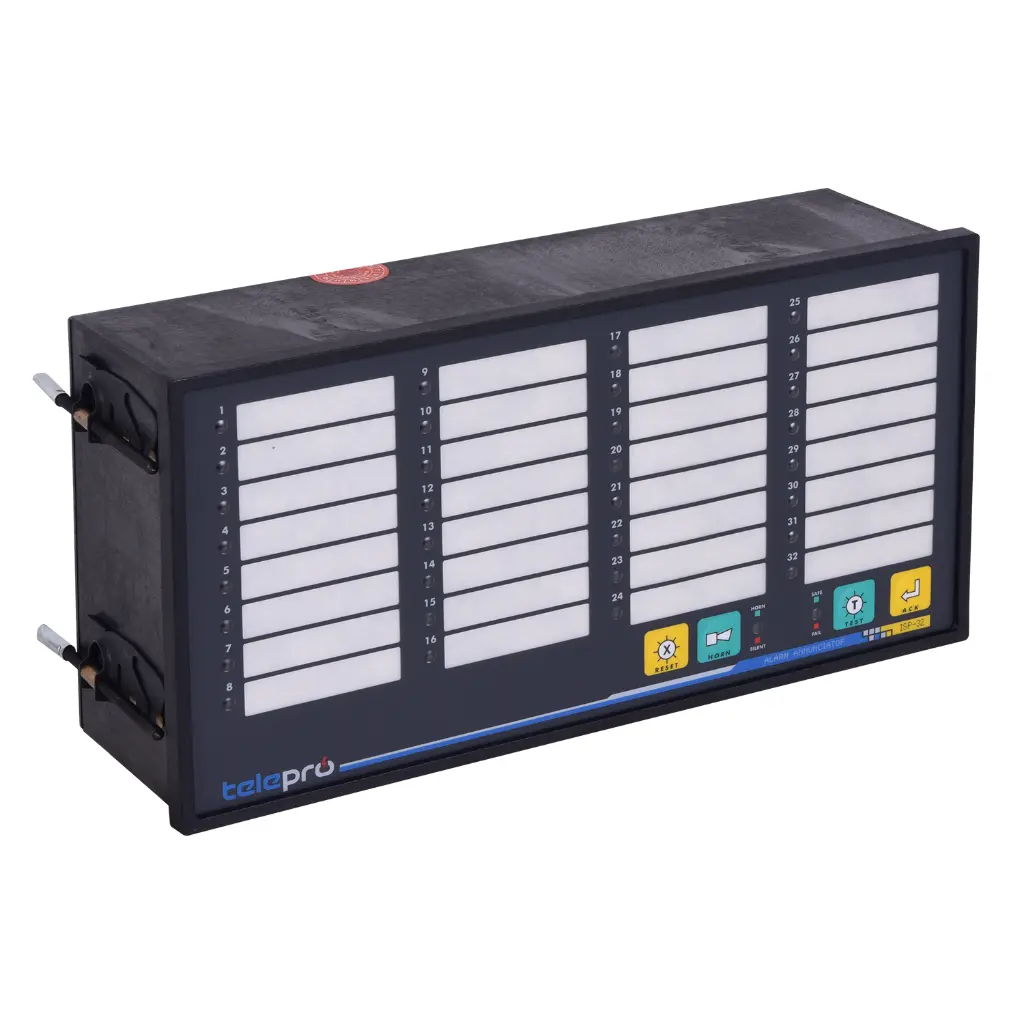

Kasa ve Montaj
TELEPRO-ISP32, 288x144x82,5mm panel tipi kasa sahiptir. Standart kasalarımızın ön panel tarafında koruma sınıfı IP51 dir ve 1.310 gr ağırlığında, kolay kullanımlı vidalı montaj sistemi ile hızlı ve güvenli bir şekilde monte/demonte edilebilmektedir.
Testler – Sertifikalar
CE Belgelendirme: CE (ESİM)
- EMC Uyumluluğu: EN 61000-4-2 (+A1/ +A2 Dielectric Withstand)
- EMC Uyumluluğu: EN 61000-4-3 (Radiated RFI Immunity)
- EMC Uyumluluğu: EN 61000-4-4 (Electrical Fast Transient)
- EMC Uyumluluğu: EN61000-4-5 (Surge Immunity)
- EMC Uyumluluğu: EN61000-4-6 (Conducted RFI Dist. Immunity)
- EMC Uyumluluğu: EN61000-4-8 (Radiated Power Freq. Immunity)
- EMC Uyumluluğu: EN61000-4-11 (Immunity to Voltage Dips)
- EMC Uyumluluğu: EN61326-1 (Equipment for Measurement)
- EMC Uyumluluğu: EN55011 (+A2 Emmission – Ind. Sci. & Med.)
- LVD Uyumluluğu: EN61010-1 :1993
