Teknik Özellikleri
Besleme Voltajı
Besleme Voltajı: 110Vdc
Voltajı Aralığı: 88-132Vdc
Besleme Gücü: 5w
Girişler
Giriş Sayısı: 16
Giriş Tipi: Optik İzoleli
Giriş Akımı: Max. 5 mA ( Kanal Başına )
Giriş Direnci (min): 75 kΩ
Giriş Eşik Voltajı: 65 V ± %20
Transiyent Voltaj: Ortak Mod: 1kV – Seri Mod: 2kV
Tepki Süresi: 5 ms
Bırakma Süresi: 20 ms
Çıkışlar
Kontak Çıkışları: 250Vdc-0.2A
Korna Rölesi: 1-Form-A kuru kontak röle (SPST) (NO)
Zil Rölesi: 1-Form-A kuru kontak röle (SPST) (NO)
Arıza Rölesi: 1-Form-C kuru kontak röle (SPDT) (NO/NC)
Kullanıcı Arayüzü
Butonlar: Reset – Horn – Test – Ack
Ön Panel: 2 Katmanlı, Kabartmalı, Cepli Membran
Pencere Ölçüleri: 46,5 x 10,5 mm
Işıklı Uyarı: 5mm 2 Renkli ( Kırmızı / Yeşil) LED
Sesli Uyarı: Dahili 23mm Buzzer 75 dbA
Korna – Zil Konfigürasyonu: Ön Panel Butonları ile
Kasa
Kasa Tip: Panel tipi
Ölçü(XxYxZ): 144x144x57 mm
Pano Bağlantısı: Geçmeli Vidalı Tip
Koruma Sınıfı: IP51 - ön panel tarafında
Ağırlık: 444 gr
Bağlantı
Bağlantı Tipi: Vidalı, Geçmeli Tip Klemens
Kablo Kesiti: 12 AWG (2.5 mm)
Çevre Özellikleri
Çalışma sıcaklığı:-20 C – +55 C
Depolama Sıcaklığı: -25 C – +80 C
Nem : 0-95% RH
Ambalaj
Ambalaj Tipi: Karton Kutu
Ambalaj Ölçüleri:183x107x153 mm
Ağırlık: 565 gr
Tasarım özellikleri

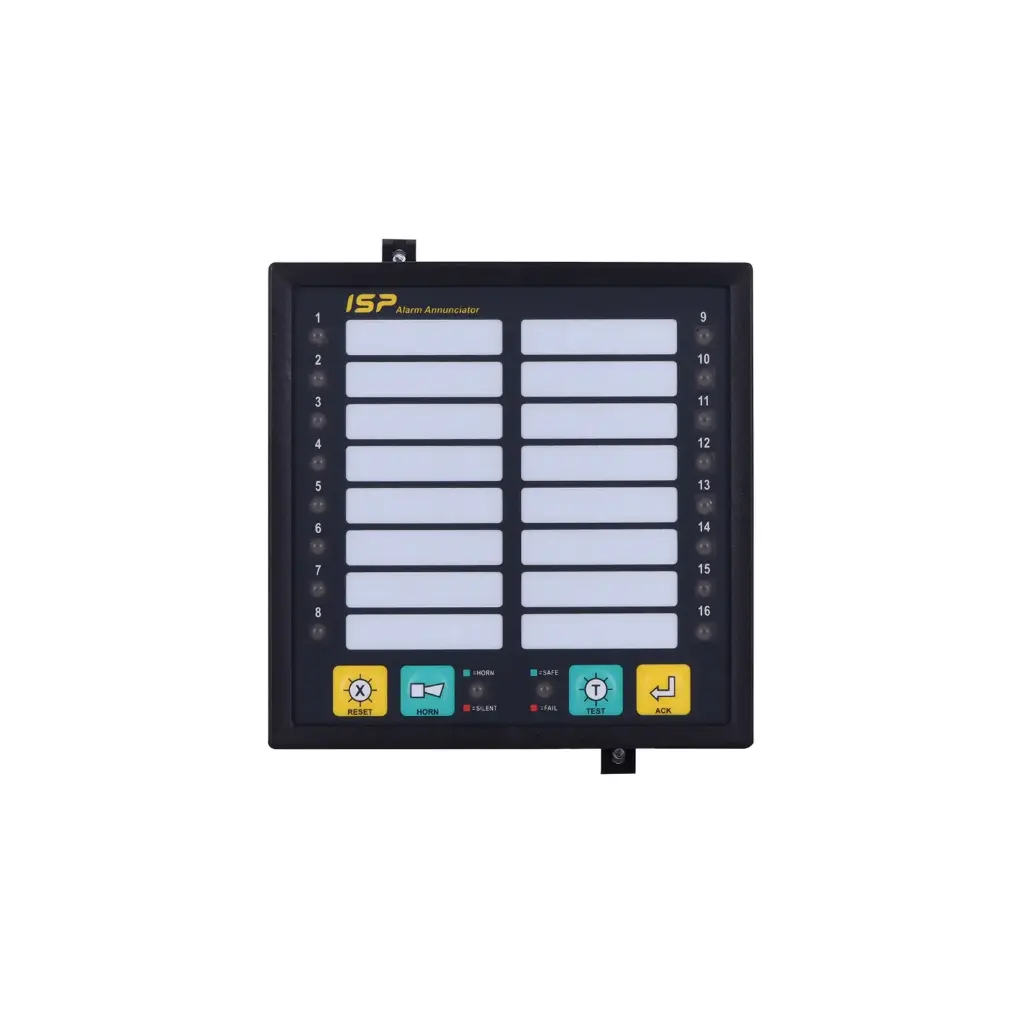

TELEPRO-ISP-16 Alarm Anonsiyatörü, koruma ve kumanda otomasyon sistemlerinde esnek, işlevsel ve güvenilir çözümler sunan ürünümüzdür. Kaliteli, kompakt ve özgün tasarımı düşük maliyet ile birleştiren ürünümüz, opsiyonel haberleşme ve opsiyonel olay kaydetme seçeneğiyle benzersiz bir tasarımdır. 16 adet girişin her biri izolasyonludur. Opto-kuplör, harmoik bastırıcılar ve gürültü filtreleme yazılımı ile korumalıdır. Cihazın kullanım ortamlarında sürekli rastlanan yüksek elektromagnetik gürültülü ortamlarda güvenle kullanılabilir. Korna ve zil seçimleri ön panelde bulunan butonlar ile kolayca ayarlanabildiği gibi, haberleşmeli modellerde ISPsimTM yazılımı ile tüm özellikler yapılandırılabilir. Opsiyonel olay kaydedici içeren modellerimiz 1 ms çözünürlükte olay kaydetme özelliğine sahiptir. Elektromagnetik gürültülü ortamlar için tepki ve bırakma süreleri 3-250ms arasında ayarlanabilir. (Haberleşmeli modellerde) Opsiyonel RS485 haberleşme portu ModbusRTU protokolünü destekler ve SCADA sistemlerine kolayca entegre edilebilir. TELEPRO® tarafından sunulan özel etiketleme şablonunu sayesinde ISP-16 kolayca etiketlenebilir.
LED AYDINLATMA
Yüksek kaliteli görüntü sağlayan enerji tasarruflu LED aydınlatması tüm modellerimizde standart olarak sunulmaktadır. Her indikatör için izole edilmiş LED konumlandırmasına sahip ISP16, karışıklıkları tamamen ortandan kaldırır ve ultra-parlak görüntüsü ile kolay kullanım sağlar.
GİRİŞLER
Tüm Girişler opto kuplör izolelidir.Hatalı alarm olasılığı tamamen ortadan kaldırılmıştır. Maksimum giriş akımı 5mA, giriş gerilimi ise 110Vdc olarak tasarlanmıştır.
RÖLELİ ÇIKIŞLAR
TELEPRO-ISP16 Basic standart olarak iki adet Normalde Açık 1-FormA tipi kuru kontak röle çıkışı içermektedir. Çıkışlar KORNA veya ZİL seçeneklerine atanmıştır. Bütün kanallar ön panel butonlarından bu çıkış seçeneklerine ayarlanabilir. Ayrıca iç sistem arızalarında devreye giren ortak uçlu NC/NO çıkışlara sahip FAULT rölesi de mevcuttur.
TEPKİ VE BIRAKMA SÜRELERİ
Sistemdeki farklı özelikteki koruma manevralarında esnek ve güvenilir çalışma sunan tepki-bırakma süreleri mevcuttur. Tepki süresi için 5ms, bırakma süresi için 20ms olarak kullanılmaktadır.
YÜKSEK KALİTELİ GÜÇ ÜNİTESİ
TELEPRO-ISP16 Basic , 110V DC kademesinde güvenli olarak çalıştırılabilir. Güç kaynaklarımız, kısa devre, aşırı akım/gerilim ve sıcaklık korumalı tasarımlarıyla uzun ömür garantisi sağlar.
EKRAN VE ETİKETLEME
Membran özellikli, yüksek kaliteli görünüm sunan ön panel tasarımına sahiptir. Kolay değiştirilebilen printer baskılı etiketleme sistemimiz her kanal için ayrılan 46,5×10,5 mm ölçülerinde ekran genişliği ile kullanıcı dostu tasarıma sahiptir. Her kanala ait pencereler TELEPRO® tarafından sağlanan bilgisayar ortamındaki etiket şablonuyla isimlendirilir. İstenildiği anda etiket bilgileri kolaylıkla değiştirilebilir.
KASA VE MONTAJ
TELEPRO-ISP16 Basic, panel tipi kasa konfigürasyonu ile sunulmaktadır. Standart kasalarımızın ön panel tarafındakoruma sınıfı IP51 dir. Standart ölçülerde (144x144x57 mm) ve 585 gr ağırlığında, kolay kullanımlı vidalı montaj sistemi ile hızlı ve güvenli bir şekilde monte/demonte edilebilmektedir.
KOLAY KULLANIM
TELEPRO-ISP16 Basic ‘de sahadaki rölelerden gelen 16 adet potansiyel kontaklar cihaz giriş uçlarına bağlanarak etkin hale getirilir. Her kanal operatör tercihine göre KORNA veya ZİL rölesine atanabilir. Bu ayarlar aynı zamanda LED aydınlatmada da fark oluşturur. ZİL atamasında ilgili kanal YEŞİL, KORNA aramasında KIRMIZI ile aydınlatılır. (Opsiyonel Kırmızı/Sarı Seçeneği mevcuttur) Bağlantı ve diğer detaylar cihazlarımızla sunulan kurulum kılavuzunda ayrıntılı olarak verilmiştir.
